Трансформаторы с РПН - Трансформер
Опубликовано: 22 Май 2012

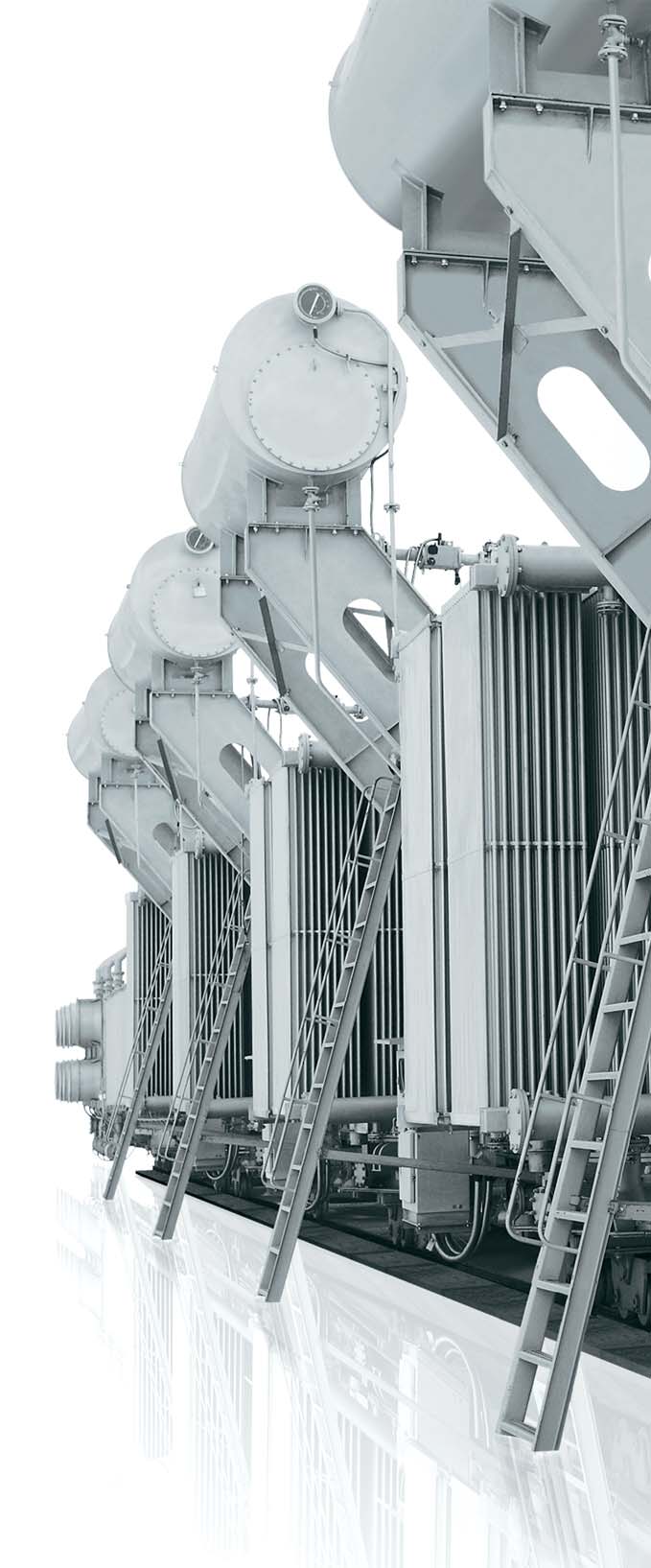

ЗАО «Трансформер» производит силовые масляные трансформаторы ТМН, ТМНС,
ТДН, ТДНС, ТРДН, ТРДНС с регулированием напряжения под нагрузкой (РПН) номинальной мощностью 1000 - 25 000 кВА и номинальным высшим напряжением 10, 20 и 35 кВ. Трансформаторы с РПН, имеющие систему принудительного охлаждения (принудительной циркуляции воздуха), маркируются как ТДН - трансформаторы с дутьем.
Трансформаторы этих серий предназначены для трансформации и обеспечения постоянного уровня напряжения в питаемых сетях. Используются в распределительных подстанциях сетевых компаний, крупных промышленных предприятий, энергоемких объектах инфраструктуры. Трансформаторы ТМС, ТМНС применяются для питания оборудования собственных нужд на электростанциях.
По заказу возможно изготовление и поставка трехобмоточных трансформаторов (ТМТН, ТДТН), имеющих три группы выводов: ВН напряжением 35 кВ, СН на 6-10 кВ, НН на 0,4 кВ.
Технические характеристики трансформаторов с РПН
| Тип трансформатора |
ТМН, ТМНС, |
|
Мощность |
1000 - 25 000 кВА |
|
Группа соединения обмоток |
Y/D-11, D/D-0, D/Yn-11, Y/Yn-0 |
|
Материал обмоток ВН и НН |
Al/Cu |
|
Номинальное высшее напряжение |
10,5 - 35 кВ |
|
Номинальное низшее напряжение |
690 В, 6 кВ, 10 кВ |
|
Количество ступеней регулирования напряжения |
± 8 х 1,5% |
|
Номинальное значение климатических факторов |
У1, УХЛ1 по ГОСТ 15150 и ГОСТ 15543.1 |
|
Охлаждение |
AN (естественное) - до 10 000 кВА |
|
Температура эксплуатации, транспортировки и хранения |
|
|
- 45 … + 40 °С для У1 |
|
|
Срок службы |
30 лет |
|
Гарантия производителя |
до 5 лет |
|
Стандарт |
ГОСТ Р 52719-2007, ГОСТ 11920-85, |
|
Специальное исполнение |
по заказу клиента |
Конструктивные особенности
Магнитный сердечник изготавливается из высококачественной электротехнической стали марки Э3409, Э3410, Э3411 (тонколистовой холоднокатаной анизотропной стали с двухсторонним покрытием). Шихтовка магнитопровода осуществляется по технологии step-lap, что обеспечивает малые потери холостого хода и приводит к снижению уровня шума.
Обмотки ВН - многослойные или непрерывные, в зависимости от мощности и параметров трансформатора. Изготавливаются из медного или алюминиевого провода в бумажной изоляции.
Обмотки НН производятся из алюминиевой/ медной ленты (до 4000 кВА) с межслойной изоляцией из кабельной бумаги или из медного провода (более 4000 кВА).
