Трансформаторы 220 кВ CHINT

Опубликовано: 21 Июнь 2011

Трехфазный трансформатор 220 кВ

Трансформатор 220 кВ CHINT

Трехфазный трансформатор (автотрансформатор) 220 кВ с регулированием напряжением под нагрузкой (РПН), производства китайской корпорации CHINT.

Силовые трансформаторы 220 кВ соответствуют стандартам МЭК: ЕС 76.1-1993 ЕС 76.2-1993 ЕС 60076-3:2000 ЕС 60076-5:2000.

2 Обозначение модели

S( D) F(J ,S)( P)(S)( L)(Z) 11 31500-500/ *

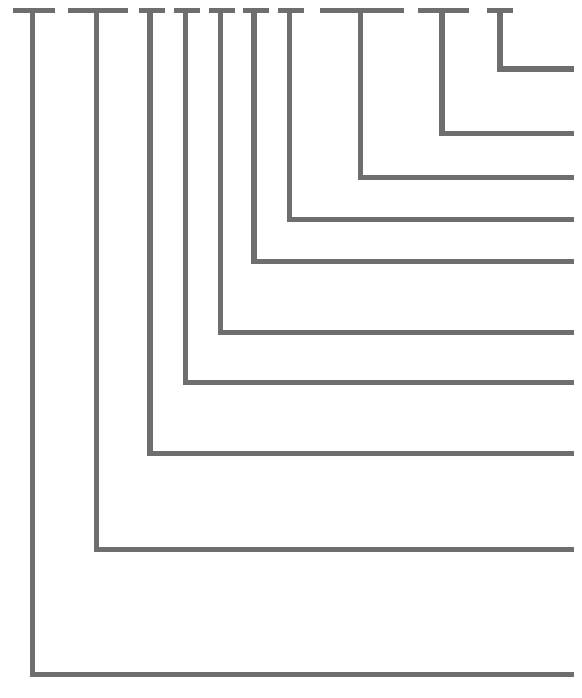

Обозначение модели

Уровень производительности (обычно не указывается) Номинальное напряжение (кВ) Номинальная мощность (кВА) Номер проекта (1, 2)
Метод регулирования напряжения (без возбуждения - нет, Z - под нагрузкой)
Проводник (медь - нет, L - алюминий)
Количество обмоток
(две обмотки - нет, S - три обмотки)
Циркуляция масла (Естественная - нет, Р - принудительная циркуляция)
Охлаждение
(J - естественное (нет), F - принудительное воздушное охлаждение масла, S - водяное охлаждение)
Фазы (D - одна фаза, S - три фазы)

3 Условия эксплуатации

место установки: наружное;
температура окружающей среды: макс. +40°С ~ -30°С;
высота установки над уровнем моря: не более 1000 м;
относительная влажность: 90% (25°С);

установка: в местах с отсутствием коррозионных газов и явных загрязнений.

Трехфазный трансформатор 220 кВ

4. Технические параметры

Таблица 1 31500 кВА~ 360000 кВА двухобмоточный трансформатор с регулированием напряжения без возбуждения

Номи- нальная мощность, (кВА)	Коэффициент трансформации и диапазон регулирования		Схема и группа соединения обмоток	Ток холостого хода, %	Нап- ряже- ние к.з., %	Потери холостого хода, кВт(9)	Потери под нагрузкой, кВт(9)	Потери холостого хода кВт(10)	Потери под нагрузкой кВт(10)
Номи- нальная мощность, (кВА)	ВН	НН	Схема и группа соединения обмоток	Ток холостого хода, %	Нап- ряже- ние к.з., %	Потери холостого хода, кВт(9)	Потери под нагрузкой, кВт(9)	Потери холостого хода кВт(10)	Потери под нагрузкой кВт(10)
31500	220+ 2 X 2.5% 242+ 2 X 2.5%		YNd11	0.77	12-14	35	135	31	128
40000		6.3, 6.6,		0.77		42	158	37	149
50000		10.5, 11		0.70		49	189	44	179
63000				0.70		59	221	53	208
90000		10.5, 13.8,11		0.63		78	288	70	272
120000		10.5, 13.8,11		0.63		95	347	85	327
150000				0.56		114	405	102	383
180000		11, 13.8, 15.75		0.56		130	459	116	434
240000				0.49		162	567	145	536
300000		15.75, 18		0.42		190	675	170	638
360000		15.75, 18		0.42		219	774	196	731

Примечание: ВН - высокое напряжение, СН - среднее напряжение, НН - низкое напряжение
Таблица 2 31500 кВА ~ 240000 кВА трехобмоточный трансформатор с регулированием напряжения без возбуждения

Номи- нальная мощность, кВА	Коэффициент трансформации и диапазон регулирования			Схема и группа соединения обмоток	Ток холостого хода, %	Напряжение к.з. %		Потери холостого хода, кВт (9)	Потери под нагрузкой, кВт (9)	Потери холостого хода кВт (10)	Потери под нагрузкой, кВт (10)
Номи- нальная мощность, кВА	ВН	СН	НН	Схема и группа соединения обмоток	Ток холостого хода, %	Повы- шение	Пони- жение	Потери холостого хода, кВт (9)	Потери под нагрузкой, кВт (9)	Потери холостого хода кВт (10)	Потери под нагрузкой, кВт (10)
31500	220+2 X 2.5% 242+2 X 2.5%	69, 121		YNyn0d11	0.77	ВН-СН: 22-24 ВН-НН: 12-14 СН-НН: 7-9	ВН-СН: 12-14 ВН-НН: 22-24 СН-НН: 7-9	41	162	37	153
40000			6.3,6.6, 0 5 11		0.70			48	189	43	179
50000			35, 38.5		0.63			57	225	51	213
63000					0.63			67	261	60	247
90000			10.5,11,		0.56			87	351	78	332
120000			13.8,35, 38.5		0.56			107	432	96	408
150000			11,13.8,		0.49			126	513	113	485
180000			15.75,		0.49			144	585	129	553
240000			35, 38.5		0.42			178	720	159	680

Трехфазный трансформатор 220 кВ

Таблица 3 31500 кВА ~ 240000 кВА трансформатор с регулированием напряжения без возбуждения

Номи- нальная мощность, кВА	Коэффициент трансформации и диапазон регулирования		Подклю чение	Ток холостого хода, %	Напря- жение к.з.,%	Потери холостого хода, кВт (9)	Потери под нагрузкой, кВт (9)	Потери холостого хода кВт (10)	Потери под нагрузкой, кВт (10)
Номи- нальная мощность, кВА	ВН	НН	Подклю чение	Ток холостого хода, %	Напря- жение к.з.,%	Потери холостого хода, кВт (9)	Потери под нагрузкой, кВт (9)	Потери холостого хода кВт (10)	Потери под нагрузкой, кВт (10)
31500	220+2 X 2.5%	63, 66, 69	YNd11	0.98	12-14	39	151	35	143
40000				0.98		46	176	41	167
50000				0.91		54	212	48	200
63000				0.91		64	248	57	234
90000				0.84		84	323	75	305
120000				0.84		105	388	94	366
150000				0.77		123	454	110	428
180000				0.77		140	514	125	СО ил
240000				0.70		171	635	153	600

Таблица 4 31500 кВА ~ 240000 кВА автотрансформатор с регулированием напряжения без возбуждения

Номи- нальная мощность, кВА)	Коэффициент трансформации и диапазон регулирования			Подклю- чение	Повышение напряжения			Понижение напряжения			Напряжение к.з. %
	Коэффициент трансформации и диапазон регулирования				Потери холо- стого хода кВт	Потери под нагрузкой кВт	Ток холо- стого хода, %	Потери холо- стого хода кВт	Потери под нагрузкой, кВт	Ток холо- стого хода, %	Повы- шение	Пони- жение
	ВН	СН	НН		Потери холо- стого хода кВт	Потери под нагрузкой кВт	Ток холо- стого хода, %	Потери холо- стого хода кВт	Потери под нагрузкой, кВт	Ток холо- стого хода, %	Повы- шение	Пони- жение
31500	220 +2 X 2.5%, 242 +2 X 2.5%	121	6.6, 10.5, 11, 13.8, 35, 38.5	YNa0 d11	27	130	0.63	24	110	0.56	ВН-СН: 12-14	ВН-СН: 8-10
40000					32	160	0.63	29	135	0.56
50000					37	189	0.56	33	160	0.49
63000					43	224	0.56	39	190	0.49	ВН-НН: 8-12	ВН-НН: 28-34
90000 120000					54 67	307 378	0.49 0.49	49 60	260 320	0.42 0.42	ВН-НН: 8-12	ВН-НН: 28-34
150000			10.5, 11 13.8, 15.75, 18.35, 35, 38.5		78	450	0.42	70	380	0.35	СН-НН: 14-18	СН-НН: 18-24
180000					89	515	0.42	80	430	0.35
240000					106	662	0.35	96	560	0.28

Таблица 5 31500 кВА ~ 180000 кВА трехобмоточный трансформатор с регулированием напряжения под нагрузкой

Номи- нальная мощность, кВА	Коэффициент трансформации и диапазон регулирования			Под- клю- че- ние	Потери холо- стого хода, кВТ	Напряжение к.з., %	Потери холо- стого хода, кВТ (9)	Потери под нагрузкой, кВТ (9)	Потери холо- стого хода, кВт (10)	Потери под нагрузкой, кВТ (10)
Номи- нальная мощность, кВА	ВН	СН	НН	Под- клю- че- ние	Потери холо- стого хода, кВТ	Напряжение к.з., %	Потери холо- стого хода, кВТ (9)	Потери под нагрузкой, кВТ (9)	Потери холо- стого хода, кВт (10)	Потери под нагрузкой, кВТ (10)
31500	220+-8 X 1,25%	121	6.3,6.6, 10.5,11, 35,38.5	YNd11	0.77	12-14	39	135	35	128
40000					0.70		47	158	42	149
50000					0.63		54	189	48	179
63000					0.63		65	221	58	208
90000			10.5,11, 35,38.5		0.56		84	288	75	272
120000					0.56		102	347	91	327
150000					0.49		118	405	105	383
180000					0.49		137	468	122	442

Трехфазный трансформатор 220 кВ
Таблица 6 31500 кВА ~ 240000 кВА автотрансформатор с регулированием напряжения под нагрузкой

Номи- нальная мощность, кВА	Коэффициент трансформации и диапазон регулирования			Под- клю- че- ние	Потери холо- стого хода, кВТ	Потери под нагрузкой, кВТ	Ток холо- стого хода, %	Распре- деление мощности, %	Ток холостого хода, %
Номи- нальная мощность, кВА	ВН	СН	НН	Под- клю- че- ние	Потери холо- стого хода, кВТ	Потери под нагрузкой, кВТ	Ток холо- стого хода, %	Распре- деление мощности, %	Ток холостого хода, %
31500	220 + 8 X 1 25%	121	6.3,6 .6, 10.5, 11,35, 38.5	YNa0d11	28	121	0.63	100 /100 /50	ВН-СН: 8-10 ВН-НН: 28-34 СН-НН: 18-24
40000					33	147	0.63
50000					38	175	0.56
63000					45	210	0.56
90000			10.5, 11, 35, 38.5		56	275	0.49
120000					70	343	0.49
150000					80	406	0.42
180000					92	466	0.42
240000					110	600	0.35

Таблица 7 63000 кВА ~ 180000 кВА автотрансформатор с регулированием напряжения под нагрузкой

Номи- нальная мощность, кВА	Коэффициент трансформации и диапазон регулирования			Под- клю- че- ние	Потери холо- стого хода, кВТ	Потери под нагрузкой, кВТ	Ток холостого хода, %	Распре- деление мощности, %	Ток холостого хода, %
	ВН	СН	НН
63000	220+8 X 1.25%	121	6.3, 6.6 ,10.5, 11 35, 38.5	YNa0d11	46	190	0.63	100 /100 /50	ВН-СН: 8-10 ВН-НН: 28-34 СН-НН: 18-24
90000					56	260	0.56
120000					71	320	0.56
150000			10.5, 11, 35, 38.5		83	380	0.49
180000					94	435	0.42

Примечание 1: значение напряжения к.з. может отличаться от указанного в таблицах.
Примечание 2: в соответствии с требованиями заказчиков наша компания может изготовить трансформаторы моделей, не включенных в вышеприведенные таблицы. Технические параметры согласовываются с заказчиками.
Примечание 3: значение СН может отличаться от указанного в таблицах. Переключение ответвлений ВН может быть выполнено асимметрично.
Примечание 4: окончательные размеры трансформатора должны соответствовать чертежу, утвержденному обеими сторонами после подписания контракта.

6. Внешний вид и размеры (см. рис. 1)

Трансформаторы 220 кВ - размеры и внешний вид

- Предохранительный клапан
- Шкаф управления
- Расширительный бак и воздухопровод
- Радиатор
- Ввод высокого напряжения
- Ввод низкого напряжения
- Ввод среднего напряжения
- Ввод нейтрали среднего напряжения
- Ввод нейтрали высокого напряжения
- РПН
Рис. 1 Внешний вид и размеры трехфазного трансформатора с регулированием напряжения под нагрузкой 220 кВ

Заказ

При заказе оборудования просим Вас указать:
тип трансформатора;
номинальную мощность;
напряжение системы, группу напряжения;
символ подключения;
сопротивление к.з.;
потери под нагрузкой, потери холостого хода, ток холостого хода;
номинальную частоту;
метод охлаждения;
высоту установки над уровнем моря;
температуру окружающей среды;
Трехфазный трансформатор 220 кВ
особые условия.
